在PCB生产制程中，干膜光刻胶的精准去除是保障产品良率的关键环节，长期以来，“清洗不净”与“铜面损伤”两大顽疾，始终困扰着行业发展。传统除胶工艺多采用强腐蚀溶剂或粗放式物理清洗，要么残留胶层影响后续焊接、电镀工序，导致线路短路、漏电等隐患，要么损伤铜面基材，拉高产品返修与报废成本，难以适配高端PCB的精密制造需求。

随着电子产业向小型化、高精度升级，PCB铜面平整度、线路精度要求不断提升，传统除胶工艺的短板愈发凸显。针对这一行业痛点，新型除胶工艺实现突破性升级，成功破解长期困扰行业的除胶难题，实现从“清洗不净”到“高效清洁+铜面零损伤”的跨越式发展。

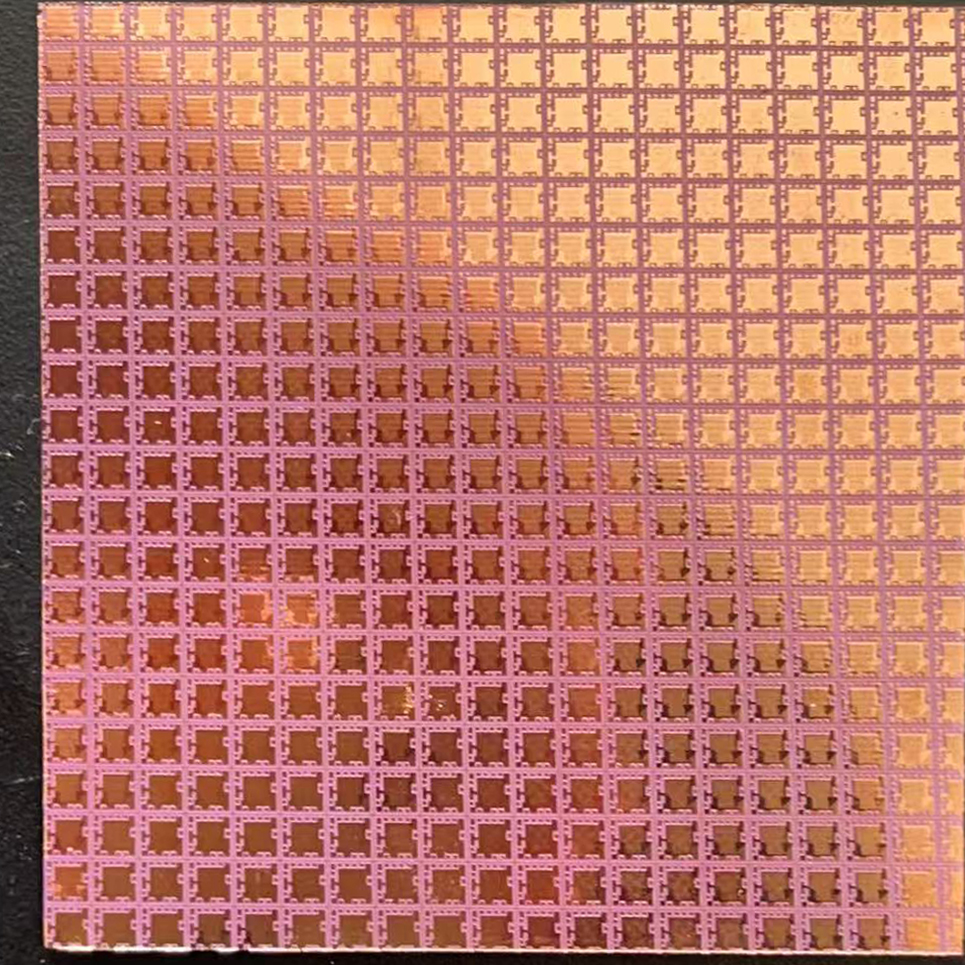

此次升级后的除胶工艺，采用中性温和配方与精准控制技术，摒弃传统强腐蚀溶剂，通过针对性的化学作用与物理剥离结合，可高效分解干膜光刻胶分子结构，快速剥离顽固胶层，无任何残留，彻底解决胶层残留导致的制程隐患。同时，工艺全程温和可控，添加专用缓蚀成分，对PCB铜面、精密线路无腐蚀、无损伤，有效保障铜面平整度与线路完整性。

相较于传统工艺，新型除胶工艺不仅大幅提升清洁效率，缩短制程周期，更能显著降低返修率与报废成本，契合GB相关环保标准，低VOC、无高危溶剂，实现环保与高效兼具。目前，该工艺已广泛应用于高端PCB、柔性电路板生产中，经实践验证，可稳定实现高效清洁与铜面零损伤的双重目标，为PCB产业高质量发展提供有力支撑，推动行业制造工艺向更精密、更环保、更高效升级。
